道路側溝建設用SMC-523コンクリート側溝舗装機

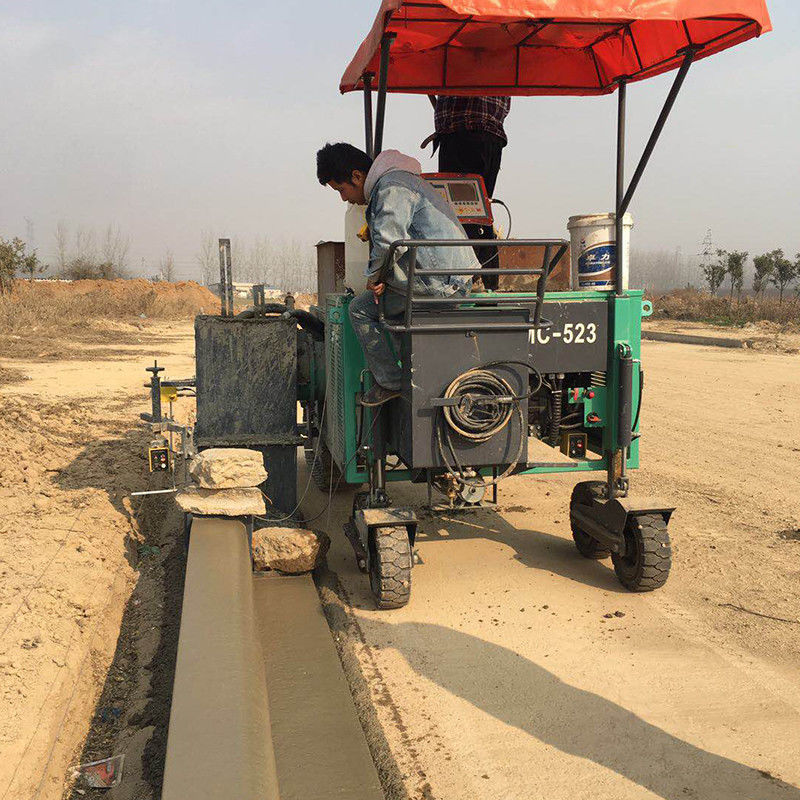

SMC-523 Curb & Gutter Slipform Paverは、選択された金型とプロジェクト図面に基づいて、道路の縁石や排水関連構造物などのコンクリートプロファイル用に設計されています。油圧走行、クローラートラクター、オーガー供給装置を組み合わせ、準備された建設ラインに沿ってコンクリートを形成します。

路肩の排水路には、適切な寸法、一貫したプロファイル、設計された縦断勾配が必要であり、これにより水が意図したとおりに流れるようになります。従来の建設方法では、複数の型枠作業や手動調整が必要になる場合があります。繰り返し現れる水路セクションの場合、スリップフォームペーバーは、専用の金型にコンクリートを供給し、プロファイルを連続的に形成することで、代替の建設プロセスを提供できます。

SMC-523の舗装幅範囲は0～1,250 mm、舗装高さ範囲は0～500 mmです。センサーベースのステアリング、勾配、傾斜制御により、オペレーターは設計されたラインと標高を追従できます。排水プロジェクトでこの機械を選択する前に、購入者は金型の互換性を確認するために、水路の断面、必要な勾配、コンクリート混合物、現場条件を提供する必要があります。

• 専用金型成形: 選択された金型に基づいてコンクリートプロファイルの建設をサポートします。
• オーガー供給装置: 形成エリアへのコンクリートの分配を助け、供給効率を向上させます。
• クローラートラクター走行: 適切な準備された表面でのトラクションと大きな接触面積を提供します。
• センサーベース制御: 操作中のステアリング、勾配、傾斜調整をサポートします。
• 2つの標準バイブレーター回路: 機械仕様には、2つのバイブレーターインターフェース回路が記載されています。
• LCD操作ディスプレイ: オペレーターが作業状況と障害表示を監視するのに役立ちます。
• 高圧水洗浄: 建設シフト後の清掃を支援します。

路肩の排水溝とコンクリートの縁石は、地表水を収集し誘導するように設計されています。水路のプロファイル、断面、または縦断勾配がエンジニアリング図面と一致しない場合、排水構造物は意図したとおりに機能しない可能性があります。コンクリートの不均一な供給と一貫性のない成形も、手動修正の必要性を高める可能性があります。

建設条件はルートに沿って異なる場合があります。請負業者は、路盤準備の変更、作業スペースの制限、異なる水路寸法、資材搬入のアクセス制限に遭遇する可能性があります。したがって、選択された機器は、一般的な機械の説明にのみ依存するのではなく、実際の水路形状と現場条件に一致する必要があります。

スリップフォームペーバーは、プロジェクトに繰り返し現れるコンクリートプロファイルが含まれており、金型を必要なセクションに合わせて設計できる場合に最も関連性があります。

SMC-523は専用の金型を使用して必要なコンクリートプロファイルを形成します。オーガー供給装置はコンクリートの分配を助け、振動システムは成形プロセスをサポートします。センサーベースのステアリング、勾配、傾斜制御により、オペレーターは計画されたラインと標高を維持できます。

排水路プロジェクトでは、金型設計が特に重要です。製造前に、請負業者は水路の底幅、上部幅、深さ、側面の勾配、壁の厚さ、および縦断勾配を確認する必要があります。これらの寸法は、実際の機械と金型の構成に対して確認する必要があります。

SMC-523の記載寸法は機械の作業範囲であり、適切な金型なしではすべての水路形状が製造できることを保証するものではありません。カスタムプロファイルの要件は、注文が確定する前にレビューする必要があります。

最終的な寸法と重量は構成によって異なります。注文前に必要な金型と建設プロファイルを確認してください。

金型の互換性に応じて、SMC-523は以下に使用できます:

• 路肩のコンクリート排水路
• アクセス道路沿いのコンクリート側溝
• 農道沿いの排水構造物
• 高速道路関連プロジェクトの路肩排水プロファイル
• 繰り返し現れる狭いコンクリート水路と縁石プロファイル

海外プロジェクトの場合、購入者はコンクリートバッチ処理の手配、骨材供給、水の利用可能性、輸送アクセス、メンテナンスサポートも考慮する必要があります。

1. 水路図面を提供する: 断面、深さ、幅、壁の厚さ、側面の勾配を含めます。
2. 縦断勾配を確認する: 設計勾配と現場での設定方法を明記します。
3. コンクリート混合物を説明する: スランプまたは一貫性、骨材サイズ、および該当する場合は補強材の要件を含めます。
4. 機械の作業範囲を確認する: 水路プロファイルが選択された金型と互換性があることを確認します。
5. アクセスと走行条件を評価する: 地盤条件、ルート幅、作業スペースを説明します。
6. 制御とサポートについて話し合う: 必要な勾配と傾斜制御、エンジンオプション、スペアパーツ、オペレーターのトレーニングを確認します。
