製品詳細
起源の場所: 江苏,中国
ブランド名: SIMING
証明: ISO 9001
モデル番号: SMC-7168J
支払いと送料の条件
最小注文数量: 1 PSC
パッケージの詳細: カートン+木製の箱のパッケージ
受渡し時間: 1〜2日
供給の能力: 日あたり10pc
電圧: |
DC10~30V |
作業幅範囲: |
0.2m~4m |
作業距離範囲: |
0.2m~10m |
検出作業高度: |
>(h-20)cm |
レーダー数: |
前方1 後方1 |
レーダー探知の範囲: |
20m |
電圧: |
DC10~30V |
作業幅範囲: |
0.2m~4m |
作業距離範囲: |
0.2m~10m |
検出作業高度: |
>(h-20)cm |
レーダー数: |
前方1 後方1 |
レーダー探知の範囲: |
20m |
視覚支援システム
概要
このスマートな安全運転支援システムは,距離と左と右偏差のデータを計算し,運転手に警告を受け取ったり,潜在的な危険を事前に認識できるようにします.必要に応じてブレーキを 積極的に作れる様々な車両や大型機械機器の建設現場に広く適用できます.
このシステムは,レーダー検出システム,警告システム,補助ブレーキシステム,人とコンピュータの相互作用システムと機器の操作監視および管理システムレーダー検出システムは,装置の正面と後ろに設置され,設定範囲内の最も近い物体の距離を表示し,検出します.システムでは,人間・コンピュータの相互作用の設定に従ってシステム計算と分析を行います.運転者に警告する指定信号を送ったり,機器の運転に積極的に介入したり,建設現場に効果的な安全障壁を構築します.
システム特性
(1) 検出安全ゾーン,アラーム距離,速度パラメータは自由で柔軟に設定され,さまざまな作業条件に完全に適応できます.
(2) 人間とコンピューターのインタラクションが便利で,設置と使用が簡単で,操作者のための特別訓練は必要ありません.
(3) 大型の外部LED画面は,建設会社のイメージを向上させるため,設定可能なリマインダー情報を表示します.
(4) シンプルな設置,堅固な構造,防塵および防水処理,様々な建築環境に適しています.
(5) 国内外の様々なブランドの建設機械と設備に適応できます.
システム機能 システム説明
レーダー検出システム:
このシステムは高周波で安定したミリ波レーダーセンサーを使用し,距離測定と速度測定の高精度で,煙と塵を 透ける力があります激しい天気条件下でも全天候で動作できる (豪雨の日を除く) 全日稼働し,車両機器の前後で短距離の標的を正確に狙うことができる.
警告システム:
このシステムは統合システムで,最大5つの安全警告レベルを設定できます.アラームは距離と速度に応じて個別に設定したり組み合わせたりできます.警告モードは,二重LEDディスプレイの警告回路再生と画面の点滅を備えた設備の前側と後ろ側です.環境担当者向けには,音声と光の警告もカブインで使用されます.
補助ブレーキシステム:
振動ロールは振動を止め,歩行を止め,ブレーキを停止する3つの機能を含んでいます. 歩行者や障害物が一定の距離に達すると,まず振動を止め,そして,積極的に歩いてブレーキを停止特殊車両 (装荷機など) の場合は,ダブルブレーキを設定できます.
人とコンピュータの相互作用システム:
タッチスクリーン操作を使用して,メニューは直感的で簡素化され,運転手は検出範囲設定,警告メッセージ設定,補助ブレーキ設定を含む作業パラメータを設定することができます.時間校正など
設備の運用監視管理システム:
機器の作業時間を記録する,現在の日の作業時間を記録するだけでなく (最大10回),起動とシステムの動作の累積時間,時間変更記録の痕跡管理者のログインで 記録の痕跡を消すことができます
テクニカルパラメータ
| 参照項目 | 実際の価値 | コメント |
| 電圧 | DC10~30V | |
| 作業幅範囲 | 0.2m~4m | 前と後ろ,左と右が独立して設定できます. |
| 作業距離範囲 | 0.2m~10m | 警告は階層的に設定できます |
| 検出作業高度 | >(h-20)cm | 2m の距離で,hcm は地上からレーダーを設置する高度です. |
| レーダー数 | 前方1 後方1 | LEDディスプレイ |
| レーダー検出範囲 | 20m | |
| 横の散乱角を測定する | 120° | |
| 縦散乱角を測定する | 14° |

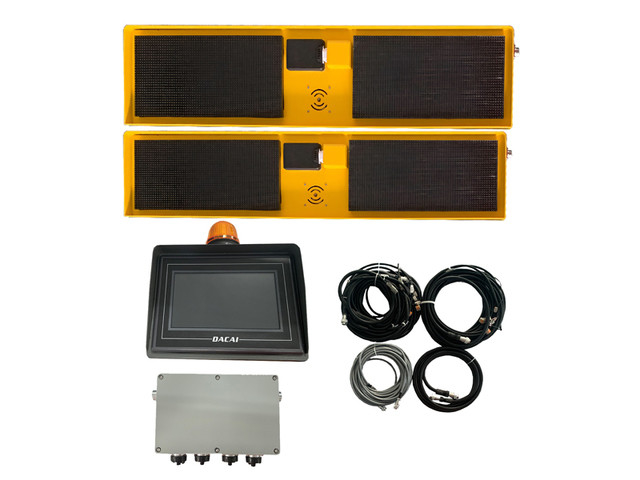

システム構成表
| 部品名 | 量 | 示す |
| 7インチのHDディスプレイ | 1 項目 | |
| コントロール・ジャンクションボックス | 1 項目 | 6 ポート |
| レーダー検知センサー (LEDディスプレイ組み込み,バッザー) | 2個 | 双画面のディスプレイは 順番に点滅しますAはフロントレーダー Bはリアラーレーダー |
| 5コアレーダーケーブル | 2本の棒 | 5m |
| 6コア電源コード | 1 | 2.5m |
| 7 コアブレーキライン | 1 | ブレーキライン6m 撤退ライン8m 歩行ライン6m |
| 8コア振動線 | 1 | 5.6m |
| 12コア通信線 | 1 | 3m |
| アクセサリースクリュー | 1セット |
