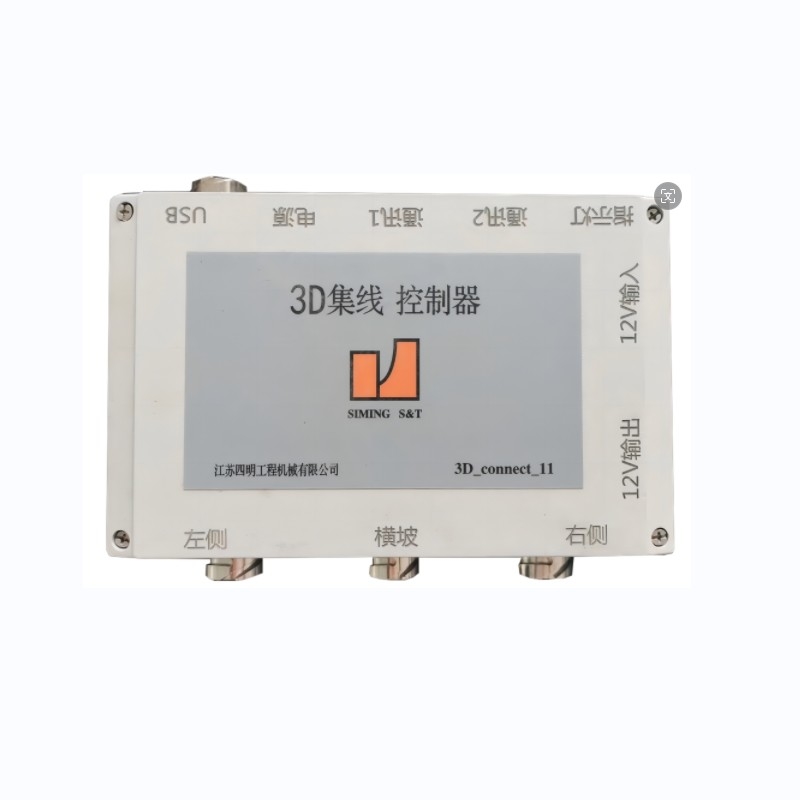

SMC-8800 舗装制御システム スリップフォーム パバー 3D インテリジェント制御

SMC - 8800 パイバー 3D インテリジェント制御技術により,正確な舗装が容易になりました

システムの仕組み:

The professional computer installed on the paver controls the free station erection or erected on the control point and completes the orientation of the automatic tracking and measuring robot through the wireless data transmission station精密なプリズムの座標は,機械の引力腕に固定されています.測定ロボットは,作業現場の左側と右側に置かれ,リアルタイムでそれぞれシートの両端の三次元座標位置データを取得しますデータ処理センターに保存されている 建設ラインのデジタル地図情報を通してシステム上の模具の両側での動きは,リアルタイムで計算されます. 要求情報 (値には,滑りモデル左側と右側の高度偏差が含まれます)横線偏差,横傾斜偏差など).データはパバー上の3D制御システムのデータ処理センターによって包括的に処理され,その後コントローラーに送信されます制御器は,設定によって対応する比例パルス運転信号を生成します (設置とデバッグ中に制御器と舗装器の制御モードをマッチします)対応するパバー電磁弁制御モードとパラメータを選択する), 舗装機の水平化液圧シリンダーを液圧バルブを通し,舗装機のシードを,シードの連続的な動きで,それに応じて調整することができるように,プリズマとドライブ信号も 継続的な調整高度差が大きいほど,運転信号が大きいほど,調整速度が速く,または継続的に動きます.また,シート調整は,システムによって事前に設定された高度と傾斜要件を満たすために舗装道路の緩い層の傾斜と高度の変化を引き起こすこの方法で,機械的な動作の大きなサイクルデータは完了します.舗装機体と牽引腕の間の距離センサー (浮遊油筒の少し前に位置) は,舗装厚さの調整プロセスを監視します.リアルタイムでコンピュータに送信し,小サイクルのデータを作りますシステムではビッグデータと小型データを組み合わせます データの二方向サイクルの制御は 舗装機の機械的な方向と鉄模具の3D姿勢の変化を導きます道路表面の平らさを実現し,他の建築物の構造要件を実現し,プロセス制御をより正確にします.舗装の設計から建設の実現への転換に対応する.

シミング3Dシステム機能:

このシステムは使いやすい.

1は真の色タッチスクリーンを採用し,中国のディスプレイをサポートし,シンプルで便利な操作,すべての操作はスイッチを触ることで完了できます.

2 現行の作業状態をリアルタイムで表示できます. 測定距離,設定値,エラーサイズ,出力,その他のパラメータはすべてLCD画面に直接表示されます.ダイナミックな品質管理を容易に実現し,建設品質を厳格に制御することができます.

3 元の設計データに基づいて,鋼鉄ロープや導線を設置する必要なく,無線3Dモデルの制御ネットワークが確立されます.プロセスを簡素化し 人力と物質資源を節約する.

4 使う 障害 は 少なく,簡単な 訓練 で は 始め られ ます.

システムの高デジタル精度

1 全デジタル構造,高周波自動データ収集,機器の動き姿勢の自動制御

2 実用的な高精度ミリメートルレベルシステムは,原材料の節約を科学的かつ効果的に実現することを可能にします.

3 独自のデータフィードバックシステムにより,システムの制御がより精密になります.

4 舗装層の絶対高さを正確に制御できるだけでなく,傾斜制御,平らさと滑らかさを考慮することができます.

強力なシステム安定性

1 複数の総ステーションが使用され,迅速にステーションを変更し,継続的かつ正確な制御を提供します.

2 一回入力すると,自動制御が実現し,人間の誤りを回避し,建設をより信頼性のあるものにすることができます.

3 信号が遮断されたり信号がないとき,システムはデフォルトでロックしてアラームを鳴らし,舗装は中断なく継続します.

4 障害物の種類を自動的に特定し,振動やその他の干渉要因が検出と制御に及ぼす影響を効果的に排除する.

幅広いシステムの適応性

1 大規模な建設データ保存,定期的な管理と送信に便利

2 すべての天候操作,夜と環境照明の影響を受けない,操作の精度は一貫して,効果的に建設の進行のスムーズな進行を保証,建設期間を確保し短縮する.

3 モジュール式設計で,コントローラーは様々なレベルリングシステムと互換性があり,さまざまな電気制御モデルに適しています.

4 複雑な労働条件に適しており,超越橋,ランプ,山道,橋頭,排水管,排水孔蓋などの特殊な労働条件でうまく動作することができます.傾きの変化が大きく,半径が小さい曲線特に高速鉄道,トンネル,地下鉄などでは,GPS信号や高精度操作の要件のない労働条件です.
